Configurar RAID 1 en W7

Configuración

En la siguiente foto vemos un ejemplo de como podríamos tener nuestros discos duros conectados y donde tendríamos instalado W7 (en un SSD).

Conexiones físicas entre los compontenes para configurar RAID 1 en los discos de datos conectados.

Pasos a Seguir

1. Primero se debe abrir la “Consola de Administración de Equipos” , lo cual se puede conseguir de dos maneras:
   • Primera opción: Inicio > escribir compmgmt.msc


     Comando para abrir la Consola de Administración de Equipos.
   • Segunda opción: Inicio > Equipo > Administrar


     Opción para abrir la Consola de Administración de Equipos.
   Cualquiera de las dos opciones abrirá esta ventana (que es donde se hará la configuración):


   Consola Administración Equipos.
2. Ir a la opción Almacenamiento > Administración de discos; entonces si tienes dos discos nuevos debería aparecer algo como sigue:


   Discos sin Espacio Asignado.
3. Luego, se debe hacer click derecho en el primer disco y se debe escoger Nuevo volumen reflejado… (Mirrored):


   Opción Nuevo Volumen Reflejado
4. La opción anterior abrirá un wizard que muestra los discos:


   Wizard Nuevo Volumen Reflejado.
5. Se debe seleccionar el disco de la izquierda y luego Agregar >>:


   Selección Discos Para RAID 1.
6. Luego, se escoge la letra de la unidad, por ejemplo Z.


   Asignar Letra de Unidad
7. En la siguiente pantalla sólo hay que poner el nombre de la unidad; por ejemplo MassiveStorage.


   Nombre Unidad RAID
8. Presionar Finalizar y luego aparece un cuadro que indica que los discos serán cambiados de discos básicos a discos dinámicos.


   Alerta de cambio de discos básicos a dinámicos.
9. El resultado es dos discos con color rojo que indica que están espejados:


Cabinas de almacenamiento SAN

Una SAN es una red dedicada al almacenamiento que está conectada a las redes de comunicación de una compañía. Además de contar con interfaces de red tradicionales, los equipos con acceso a la SAN tienen una interfaz de red específica que se conecta a la SAN.

El rendimiento de la SAN está directamente relacionado con el tipo de red que se utiliza.

La capacidad de una SAN se puede extender de manera casi ilimitada y puede alcanzar cientos y hasta miles de terabytes.

A continuación veremos una serie de ejemplos y sus principales características. (haciendo click en cada imagen veremos la página con todas las características del producto)

QNAP TS-269L

Dimensiones (Ancho x Profundidad x Altura): 21,6 x 10,2 x 15 cm
Peso: 1,7 kg

Interfaz de unidad de almacenamiento: SATA

Número de unidades de almacenamiento compatibles: 2
Tasa de transferencia (máx): 1.86 GHz

Memoria RAM: 1GB

Memoria Flash: 512 MB
Lectura: 221,8 MB / s

Escritura: 220,8 MB / s

Características de red: Dual Gigabit Ethernet

Velocidad de transferencia de datos: 3 Gbit/s

Precio: 514,50€

QNAP TS-669 Pro

Dimensiones (Ancho x Profundidad x Altura): 23,5 x 25,7 x 17,5 cm
Peso: 5 kg

Interfaz de unidad de almacenamiento: SATA

Número de unidades de almacenamiento compatibles: 6
Tasa de transferencia (máx): 2.13 GHz

Memoria RAM: 1GB

Memoria Flash: 512 MB

Lectura: 221,8 MB / s

Escritura: 220,8 MB / s

Características de red: Gigabit Ethernet

Velocidad de reloj: 2,13 GHz

Precio: 1.265€

QNAP TS-869 Pro

Dimensiones (Ancho x Profundidad x Altura): 23,5 x 29,8 x 18,5 cm
Peso: 7 kg

Interfaz de unidad de almacenamiento: SATA

Número de unidades de almacenamiento compatibles: 8
Tasa de transferencia (máx): 2.13 GHz

Memoria RAM: 1GB

Memoria Flash: 512 MB

Lectura: 221,8 MB / s

Escritura: 220,8 MB / s

Características de red: Gigabit Ethernet

Velocidad de reloj: 2,13 GHz

Precio: 1.374€

QNAP TS-879 Pro

Dimensiones (Ancho x Profundidad x Altura): 32,1 x 32,7 x 21,7 cm
Peso: 8 kg

Interfaz de unidad de almacenamiento: SATA

Número de unidades de almacenamiento compatibles: 8
Tasa de transferencia (máx): 3.3 GHz

Memoria RAM: 2GB

Memoria Flash: 512 MB

Tasa de transferencia (máx): 1000 Mbit/s

Velocidad de reloj: 3,3 GHz

Características de red: Gigabit Ethernet

Precio: 2.584´5€

Lectora de CD

Para desmontar esta disquetera primero debemos quitar 4 tornillos de la carcasa metalica superior. Despues quitas el embellecedor de la parte delantera (lo que se ve en la torre) para poder retirar la otra carcasa metálica.

Tras esto quedaria  como las siguientes 2 fotos:

 Ahora con cuidado de no romper las pestañas tiramos de ambos lados a la vez para dejar la lectora como en las siguientes fotos donde vemos las partes mas importantes:

Partes de la lectora:

1.-Motor de giro - Es el encargado de hacer que el CD gire.

2.-Motor 2 - Es el encargado de abrir la bandeja y la unidad lectora. (en otras lectoras de CD suele haber 1 motor para la bandeja y otro para la unidad lectora)

3.-Decodificador-Interpreta la información que recibe el fotoreceptor.

4.-Unidad lectora- Compuesta por una fuente de luz y un diodo fotoreceptor. Se encarga de leer la información del CD para mandarla al decodificador.

En esta foto se ven los railes por los que se mueve la bandeja:

RAID Avanzado

RAID 4

Cada número representa un bloque de datos; cada columna, un disco.

Un RAID 4 usa división a nivel de bloques con un disco de paridad dedicado. Necesita un mínimo de 3 discos físicos. El RAID 4 es parecido al RAID 3 excepto porque divide a nivel de bloques en lugar de a nivel de bytes. Esto permite que cada miembro del conjunto funcione independientemente cuando se solicita un único bloque. Si la controladora de disco lo permite, un conjunto RAID 4 puede servir varias peticiones de lectura simultáneamente. En principio también sería posible servir varias peticiones de escritura simultáneamente, pero al estar toda la información de paridad en un solo disco, éste se convertiría en el cuello de botella del conjunto.

En el gráfico de ejemplo anterior, una petición del bloque «A1» sería servida por el disco 0. Una petición simultánea del bloque «B1» tendría que esperar, pero una petición de «B2» podría atenderse a la vez.






RAID 5



Un RAID 5 es una división de datos a nivel de bloques que distribuye la información de paridad entre todos los discos miembros del conjunto. El RAID 5 ha logrado popularidad gracias a su bajo coste de redundancia. Generalmente, el RAID 5 se implementa con soporte hardware para el cálculo de la paridad. Necesita un mínimo de 3 discos para ser implementado.

En el gráfico de ejemplo anterior, una petición de lectura del bloque «A1» sería servida por el disco 0. Una petición de lectura simultánea del bloque «B1» tendría que esperar, pero una petición de lectura de «B2» podría atenderse concurrentemente ya que sería servida por el disco 1.

La diferencia entre el RAID 4 y el RAID 5 es que, en el Modo Interno de Recuperación de Datos, el RAID 5 puede ser ligeramente más rápido, debido a que, cuando el CRC y la paridad están en el disco que falló, los cálculos no tienen que realizarse, mientras que en el RAID 4, si uno de los discos de datos falla, los cálculos tienen que ser realizados en cada acceso.
El fallo de un segundo disco provoca la pérdida completa de los datos.

El número máximo de discos en un grupo de redundancia RAID 5 es teóricamente ilimitado, pero en la práctica es común limitar el número de unidades.

Las implementaciones RAID 5 presentan un rendimiento malo cuando se someten a cargas de trabajo que incluyen muchas escrituras más pequeñas que el tamaño de una división (stripe). Esto se debe a que la paridad debe ser actualizada para cada escritura, lo que exige realizar secuencias de lectura, modificación y escritura tanto para el bloque de datos como para el de paridad. Implementaciones más complejas incluyen a menudo cachés de escritura no volátiles para reducir este problema de rendimiento.

Servidores NAS

Los sistemas NAS son dispositivos de almacenamiento a los que se accede desde los equipos a través de protocolos de red.

A continuación veremos varios ejemplos de NAS (haciendo click en cada imagen veremos la página con todas las características del producto)







Fantec CL-35B2

Bahías: 2

Características de red: Gigabit Ethernet
Dimensiones (Ancho x Profundidad x Altura): 170 x 80 x 120 mm
Interfaz de unidad de almacenamiento: SATA
Peso: 1,5 kg
Tasa de transferencia (máx): 480 Mbit/s
Precio: 136,59€




Netgear ReadyNAS Home RN10400

Bahías: 4
Características de red: 2 puertos  Gigabit Ethernet
Dimensiones (Ancho x Profundidad x Altura): 374 x 328 x 268 mm
Interfaz de unidad de almacenamiento: SATA
Peso: 4 kg

Tasa de transferencia (máx): 512 Mbit/s
Precio: 202€

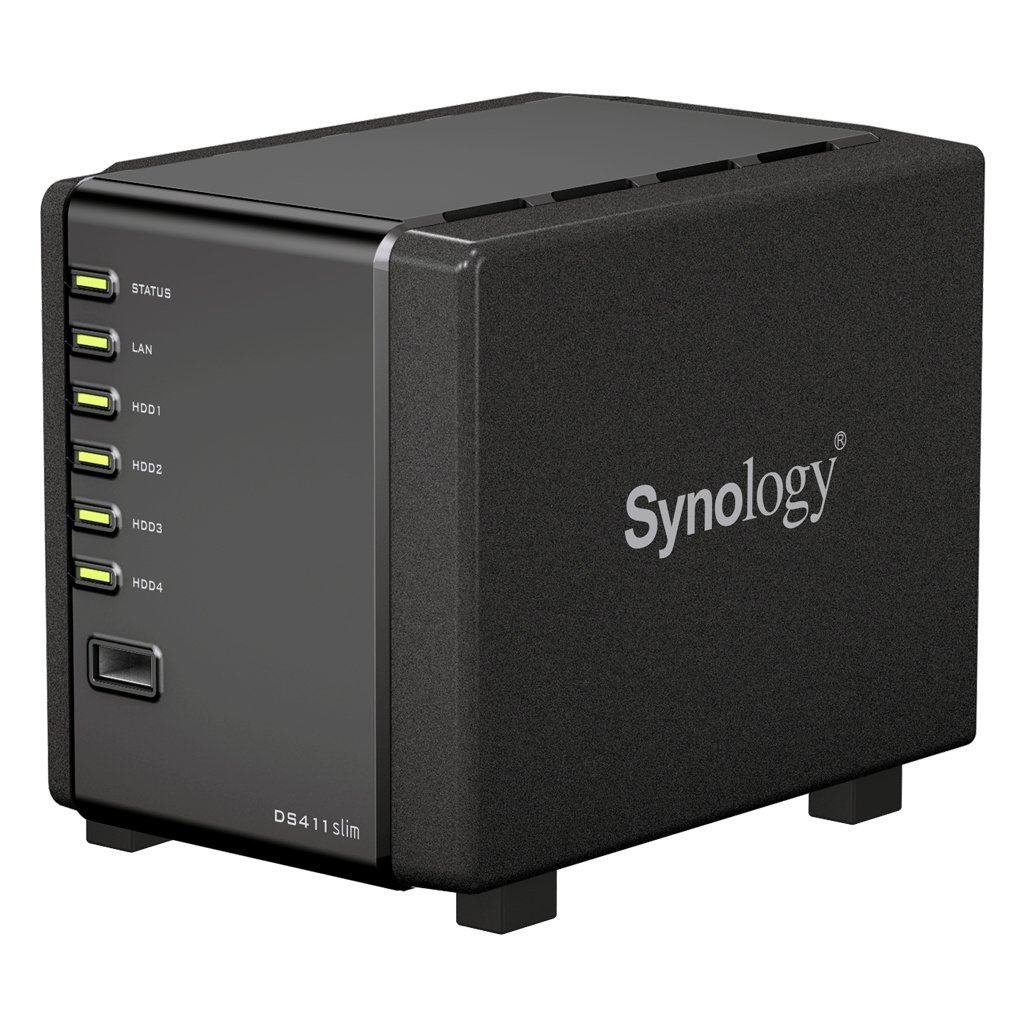

Synology DS411 slim

Bahías: 4

Características de red: Gigabit Ethernet
Dimensiones (Ancho x Profundidad x Altura): 105 x 120 x 142 mm
Interfaz de unidad de almacenamiento: SATA
Peso: 6,6 kg
Tasa de transferencia (máx): 1.6 GHz
Precio:  247,57€

Icy Box IB-NAS7240

Bahías: 4

Características de red: Gigabit Ethernet
Dimensiones (Ancho x Profundidad x Altura): 180 x 400 x 280 mm
Interfaz de unidad de almacenamiento: SATA
Peso: 9 kg
Tasa de transferencia (máx): 2 GHz
Precio: 485,71€

Netgear RN31664D

Bahías: 6

Características de red: Gigabit Ethernet
Dimensiones (Ancho x Profundidad x Altura): 288 x 192 x 259 mm
Interfaz de unidad de almacenamiento: SATA
Peso: 8 kg
Tasa de transferencia (máx): 2 GHz
Precio: 3.401€ (Incluye 6 DD de 4TB)

Memory Stick

Memory Stick

Mide de alto 49 mm., ancho 21 mm. y espesor de 2 mm.

Tienen una capacidad de entre 128MB y 2GB.

Memory Stick PRO Duo

Mide de alto 20 mm., ancho 31 mm. y espesor de 1.6 mm.

Tienen una capacidad de entre 4GB y 32GB.

Memory Stick PRO Magic Gate

Mide de alto 28 mm., ancho 21.5 mm.

Tiene una capacidad de entre 64 GB y 2 TB

Micro Memory Stick M2

Mide de alto 15 mm., ancho 12 mm. y espesor de 1 mm.

Capacidad de entre 512MB y 16GB
